nbw-Stahlbetonschlitzrinne Profil I / I U

Köln 1
P1070628-2
100_1882 -2

Profil I mit durchgehendem und unterbrochenem Schlitz nach EN 1433 und DIN V 19580, XC4, XD3, XF4, XA2

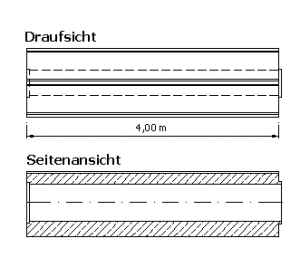

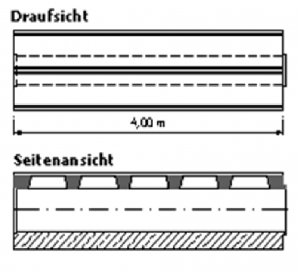

Ansicht

Bezeichnung

Abfluss-Querschnitt (cm²)

Höhe x Breite (mm)

Länge (mm)

Gewicht/Stück (kg)

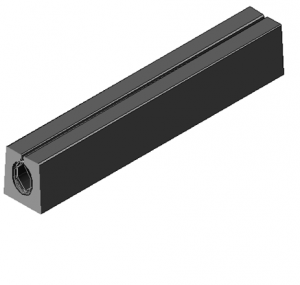

Schlitzrinne mit durchgehendem Schlitz

514

520 x 400/450

4.000

1.460

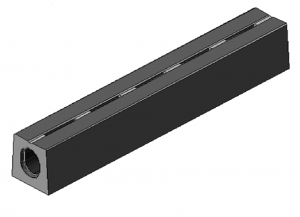

Schlitzrinne mit unterbrochenem Schlitz

514

520 x 400/450

4.000

1.480

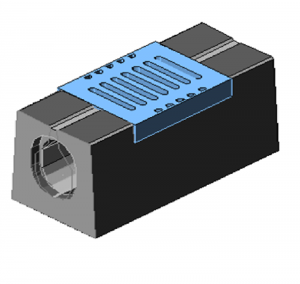

Reinigungsschacht mit ausschleudersicherem Einlaufrost aus Guss

514

520 x 400/450

1.000

340

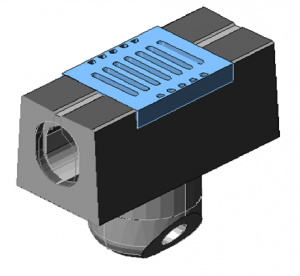

Entwässerungschacht mit ausschleudersicherem Einlaufrost aus Guss, mit Boden DN 150/200 nach DIN 4052-1a, Elcordeimer nach DIN 4052-D1, Zwischenteil nach DIN 4052-5c

514

520 x 400/450

1.000

550

Querschnitte für Profil I / I U

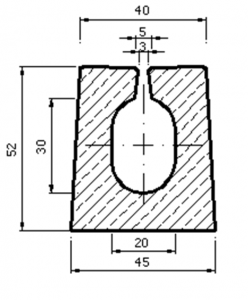

Schlitzrinne

Schlitzrinne mit durchgehendem Schlitz

Schlitzrinne mit unterbrochenem Schlitz

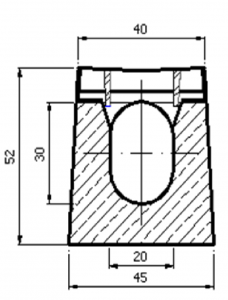

Reinigungs-schacht

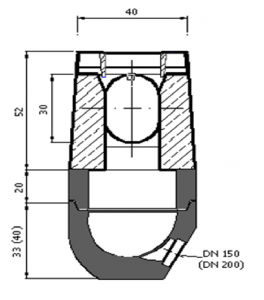

Entwässerungs-schacht
