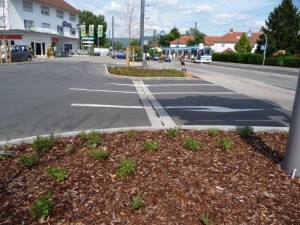

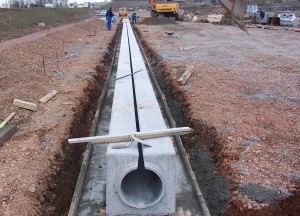

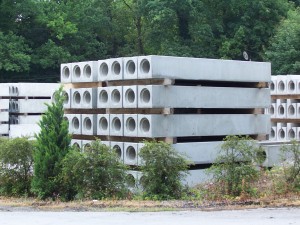

nbw-Stahlbetonschlitzrinne Profil II / II U

Profil II mit durchgehendem und unterbrochenem Schlitz nach EN 1433 und DIN V 19580, XC4, XD3, XF4, XA2

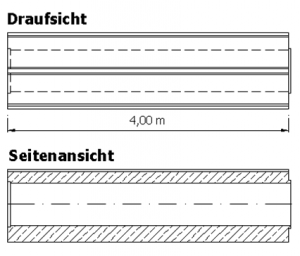

Ansicht

Bezeichnung

Abfluss-Querschnitt (cm²)

Höhe x Breite (mm)

Länge (mm)

Gewicht/Stück (kg)

Schlitzrinne mit durchgehendem Schlitz

706

520 x 500/550

4.000

1.690

Schlitzrinne mit unterbrochenem Schlitz

706

520 x 500/550

4.000

1.720

Reinigungsschacht mit ausschleudersicherem Einlaufrost aus Guss

706

520 x 500/550

1.000

340

Entwässerungs-

schacht mit ausschleudersicherem Einlaufrost aus Guss, mit Boden DN 150/200 nach DIN 4052-1a, Elcordeimer nach DIN 4052-D1, Zwischenrahmen nach DIN 4052-5c

706

520 x 500/550

1.000

610

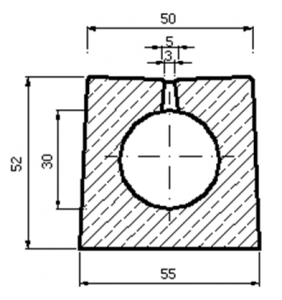

Querschnitt für Profil II / II U

Schlitzrinne

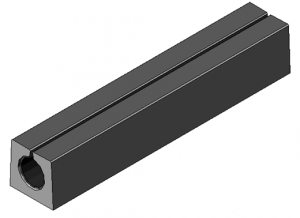

Schlitzrinne mit durchgehendem Schlitz

Schlitzrinne mit unterbrochenem Schlitz

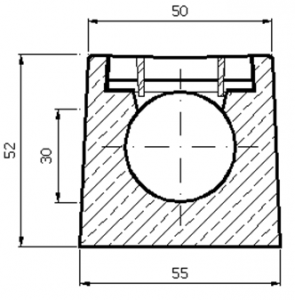

Reinigungs-schacht

Entwässerungs-schacht
