nbw-Stahlbetonschlitzrinne Profil II, mit Bordstein

Profil II mit Bordstein Höhe 7, 12 und 15 cm nach EN 1433 und DIN V 19580, XC4, XD3, XF4, XA2

Ansicht

Bezeichnung

Abfluss-

querschnitt

(cm²)

Höhe x Breite

(oben/unten)

(mm)

Länge

(mm)

Gewicht/

Stück

(kg)

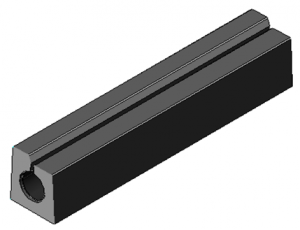

Profil II Schlitzrinne mit Bordstein Höhe 7, 12 und 15 cm

mit Bordstein,

Höhe 7 cm

706

590/520 x 500/550

4.000

2.000

mit Bordstein, Höhe 12 cm

706

640/520 x 500/550

4.000

2.100

mit Bordstein, Höhe 15 cm

706

670/520 x 500/550

4.000

2.810

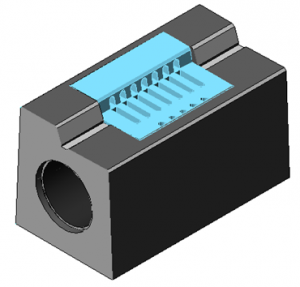

Profil II Reinigungsschacht mit Bordstein Höhe 7, 12 und 15 cm

mit ausschleudersicherem Einlaufrost aus Guss

mit Bordstein, Höhe 7 cm

706

590/520 x 500/550

1.000

490

mit Bordstein, Höhe 12 cm

706

640/520 x 500/550

1.000

530

mit Bordstein, Höhe 15 cm

706

670/520 x 500/550

1.000

560

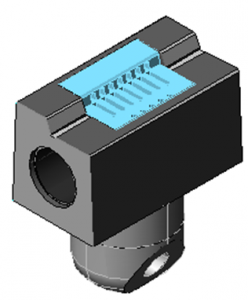

Profil II Entwässerungsschacht mit Bordstein Höhe 7, 12 und 15 cm

mit ausschleudersicherem Einlaufrost aus Guss, mit Boden DN 150/200 nach DIN 4052-1a, Elcordeimer nach DIN 4052-D1, Zwischenteil nach DIN 4052-5c

mit Bordstein, Höhe 7 cm

706

590/520 x 500/550

1.000

580

mit Bordstein, Höhe 12 cm

706

640/520 x 500/550

1.000

620

mit Bordstein, Höhe 15 cm

706

670/520 x 500/550

1.000

650

Querschnitte für Profil I / I U

Schlitzrinne

Schlitzrinne mit durchgehendem Schlitz

Schlitzrinne mit unterbrochenem Schlitz

Reinigungsschacht

Entwässerungs-

schacht
