Schachtaufbau nach EN 1917, XA2, XM2

Schachtaufbau nach EN 1917, XA2, XM2 (*nach nbw-WN)

Ausführung:

  • ohne Steigeisen
  • mit Steigeisen 1212E

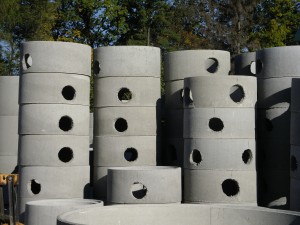

  • Schachtringe mit 1, 2 (90° oder 180°) oder 3 bruchrauen Öffnungen passend für KG DN 150
  • Schachtaufbauteile DN 3.000 sind keine Lagerware

Zeichnung

Nennweite (d1)

Nennweite (d2)

Höhe (hi)

Wandstärke (s)

Gewicht (kg)

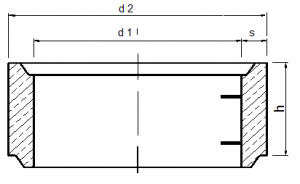

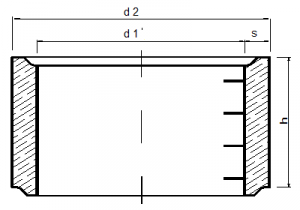

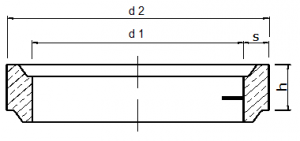

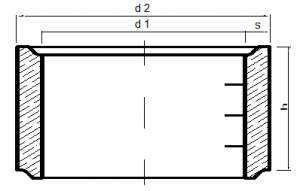

Schachtringe nach EN 1917, XA2, XM2 (*nach nbw-WN)

1.000

2.500

1.180

2.680

250*

250*

90

90

190

450

1.000

1.500

2.000

2.300

2.500

3.000

1.180

1.680

2.180

2.480

2.680

3.200

500

500

500

500

500

500

90

90

90

90

90

100

380

520

710

900

900

1.200

1.500

2.000

1.680

2.180

750

750

90

90

780

1.065

1.000

1.500

2.000

1.180

1.680

2.180

1.000

1.000

1.000

90

90

90

770

   1.040

1.420

Sickerringe nach EN 1917, XA2, XM2

1.000

1.500

2.000

2.500

3.000

1.180

1.680

2.180

2.680

3.200

500

500

500

500

500

90

90

90

90

100

380

520

710

900

1.200

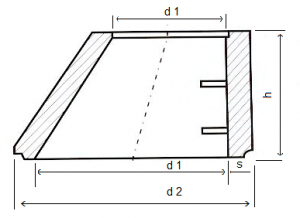

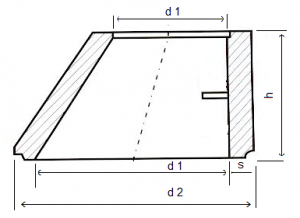

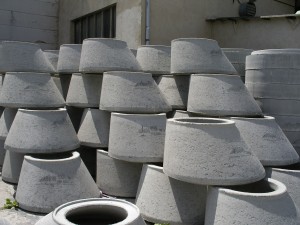

Schachtkonen nach EN 1917, XA2, XM2

1.000

625

300

90

250

1.000/625

1.500/625

2.000/625

2.300/625

2.500/625

1.180

1.680

2.180

2.480

2.680

600

600

600

600

600

90

90

90

90

90

 450

720

900

1.300

1.600

Abdeckplatten nach EN 1917, XA2, XM2

Ausführung:

  • mit zentrischer Öffnung DN 625
  • mit  exzentrischer Öffnung DN 625

auf Kundenwunsch (mit Aufpreis):

  •  mit 1, 2 oder 3 Öffnungen DN 625
  • mit Öffnung DN 800
  • einbetonierte BEGU-Schachtabdeckung

1.180

1.680

2.180

2.480

2.680

3.200

1.000/625

1.500/625

2.000/625

2.300/625

2.500/625

3.000/625

200

200

250

250

250

250

350

 850

2.100

2.600

3.400

4.600

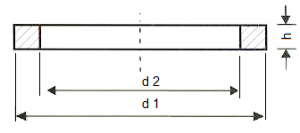

Ausgleichsringe nach EN 1917, XA2, XM2

830

830

830

625

625

625

60

80

100

100

100

100

35

40

60

Ausführung:

schräg   6 %

schräg 12%

830

830

625

625

100

100

100

100

60

60
